Récupération de la chaleur des égouts

La mise en œuvre du Plan climat de la Ville de Paris et la nécessité de réduire la consommation énergétique des bâtiments publics.

Récupérer l’énergie fatale de l’eau des égouts dont la température varie entre 13°C en hiver – donc supérieure à la température extérieure – et 20°C en été – donc inférieure à la température extérieure. Le dispositif est donc en mesure de chauffer l’hiver et de rafraîchir l’été les bâtiments situés à proximité qui y sont raccordés.

• Couvrir 30% de la consommation énergétique des bâtiments concernés par la récupération de chaleur, ce qui correspond chaque année à une économie d’énergie de 248 MWh.
• Utiliser une source énergétique neutre en émissions de gaz à effet de serre permettant d’économiser 1000 tonnes de CO2 en 20 ans.

Le Service de l’énergie de la Direction des Constructions Publiques et de l’Architecture de la Ville de Paris.

Mairie du 11e arrondissement et groupe scolaire 11b Parmentier à Paris 11e

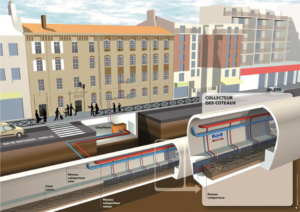

Pose d’un échangeur thermique dans la cunette, sur chaque bajoyer du collecteur d’assainissement (partie basse du collecteur dans lequel s’écoule les eaux de pluie et les eaux usées) pour récupérer des calories qui sont ensuite transportées grâce à un réseau caloporteur jusqu’à une pompe à chaleur implantée dans un local technique à l’intérieur d’un équipement public à raccorder. Les échangeurs fonctionnent comme des radiateurs inversés : ils « captent », par conduction thermique, les caloriques/frigories contenues dans les eaux d’assainissement.
La pompe à chaleur permet de chauffer/préchauffer l’eau pour le réseau de chauffage du bâtiment et/ou alimenter en froid les zones de l’équipement public qui nécessitent un rafraichissement (notamment lors des épisodes de canicule).

Concrètement, les travaux dans les égouts consistent à :

• Réaliser des travaux de maçonnerie dans les bajoyers qui consistent à encastrer les échangeurs thermiques dans l’ouvrage d’assainissement, sans modifier son profil en travers de sorte à ne pas perturber l’écoulement des eaux, ni générer de nouvelles contraintes d’exploitation sur l’ouvrage d’assainissement, en particulier pour les opérations de curage au wagon vanne.
• Connecter chaque échangeur au réseau de fluide caloporteur implanté lui aussi dans l’égout. Ce réseau est composé de deux canalisations. Une première canalisation permet d’amener le fluide caloporteur dans chaque échangeur, la seconde canalisation récupère l’eau en sortie d’échanger, après échange thermique avec l’eau de l’égout. Le réseau caloporteur est implanté au niveau de la voute du collecteur (pour ne pas réduire le gabarit de passage dans l’égout). Les piquages vers chaque échangeur sont engravés dans les maçonneries.
• Installer les réseaux de courants faibles et les sondes nécessaires au fonctionnement/pilotage de l’installation, en particulier les capteurs de température, les sondes de niveau d’eau…

Les travaux dans les locaux techniques consistent à :

• Installer la ou les pompes à chaleur (PAC), ainsi que les pompes qui permettent la circulation du fluide caloporteur entre la/les PAC et les échangeurs en égout
• Créer le raccordement au réseau Enedis des équipements techniques (alimentation électrique)
• Raccorder les PAC au réseau de chauffage existant du/des bâtiments et/ou au réseau de rafraichissement
• Installer les organes et les réseaux de commande, pilotage et remontée d’information
• Raccorder les équipements à la supervision (système de gestion à distance)

Éléments techniques :

• Échangeurs dans le collecteur du boulevard voltaire sur 64m
• Puissance PAC : 2 x 460kW (pour mémoire, 1 logement ≈ 6kW)
• Delta T°C : égout 4°C / départ chauffage 10°C.

Travaux menés en 2019.

Internes et externes :
La Ville de Paris a passé un marché global de performance (MGP) pour la réalisation de ce projet.

Coût total, dont coût pour la collectivité :
Coût de l’investissement : 800.000 € dont une subvention de l’Ademe de 55 000€.

Pour l’installation « secteur Mairie du 11e ardt » :
La solution mise en œuvre permet effectivement d’atteindre un taux de couverture de 30% des consommations d’énergie des 2 bâtiment publics raccordés (à savoir la Mairie du 11e arrondissement et le groupe scolaire 11b Parmentier). Les retours d’expérience réalisés montrent que ce taux de couverture peut dépasser les 30% initialement prévus et atteindre jusqu’à 50% des besoins énergétiques des deux équipements raccordés.
De plus cette réalisation permet d’économiser plus de 1000 tonne de CO2 sur 20 ans, tout en produisant une énergie 100% décarbonée.
Cette première réalisation, portée par la Ville de Paris, montre qu’il est possible d’augmenter encore davantage, pour les projets suivants, ce taux de couverture. Pour le projet du secteur Grange aux Belles (qui porte sur 1 collège, 2 écoles, 1 gymnase et 1 bassin écoles), l’objectif est de couvrir 60% de la consommation énergétique des équipements.
In fine, ce type de réalisation contribue directement à l’atteinte des objectifs du plan climat parisien en matière de production d’énergie renouvelable locale.

14 sites ont été identifiés pour développer cette solution, le réseau des égouts parisiens s’y prêtant bien.

Le suivi de la performance est prévu contractuellement lors de la période d’exploitation/maintenance de 4 ans du MGP.
Il est prévu d’équiper très prochainement le collecteur Chapelle (Paris 18e) d’un système de récupération de chaleur en égouts.
